Pam diafragma bekerja dengan menggunakan membran fleksibel yang berayun ke depan dan ke belakang untuk mencipta vakum untuk mengambil cecair dan tekanan positif untuk melepaskannya. Mekanisme anjakan salingan ini memastikan pengedap antara mekanisme pemacu dan cecair yang dipam, menjadikannya ideal untuk mengendalikan cecair yang menghakis, melelas atau likat tanpa kebocatauan.
Mekanisme Teras: Bagaimanakah Pam Diafragma Berfungsi?
Operasi asas pam diafragma bergantung pada perubahan volum dalam ruang pam yang difasilitasi oleh pergerakan diafragma yang fleksibel. Apabila diafragma ditarik dari kepala pam, isipadu ruang meningkat, mengurangkan tekanan dalaman. Ini mencipta vakum yang menarik bendalir melalui injap masuk. Sebaliknya, apabila diafragma ditolak ke arah kepala pam, isipadu berkurangan, meningkatkan tekanan dan memaksa bendalir keluar melalui injap nyahcas.

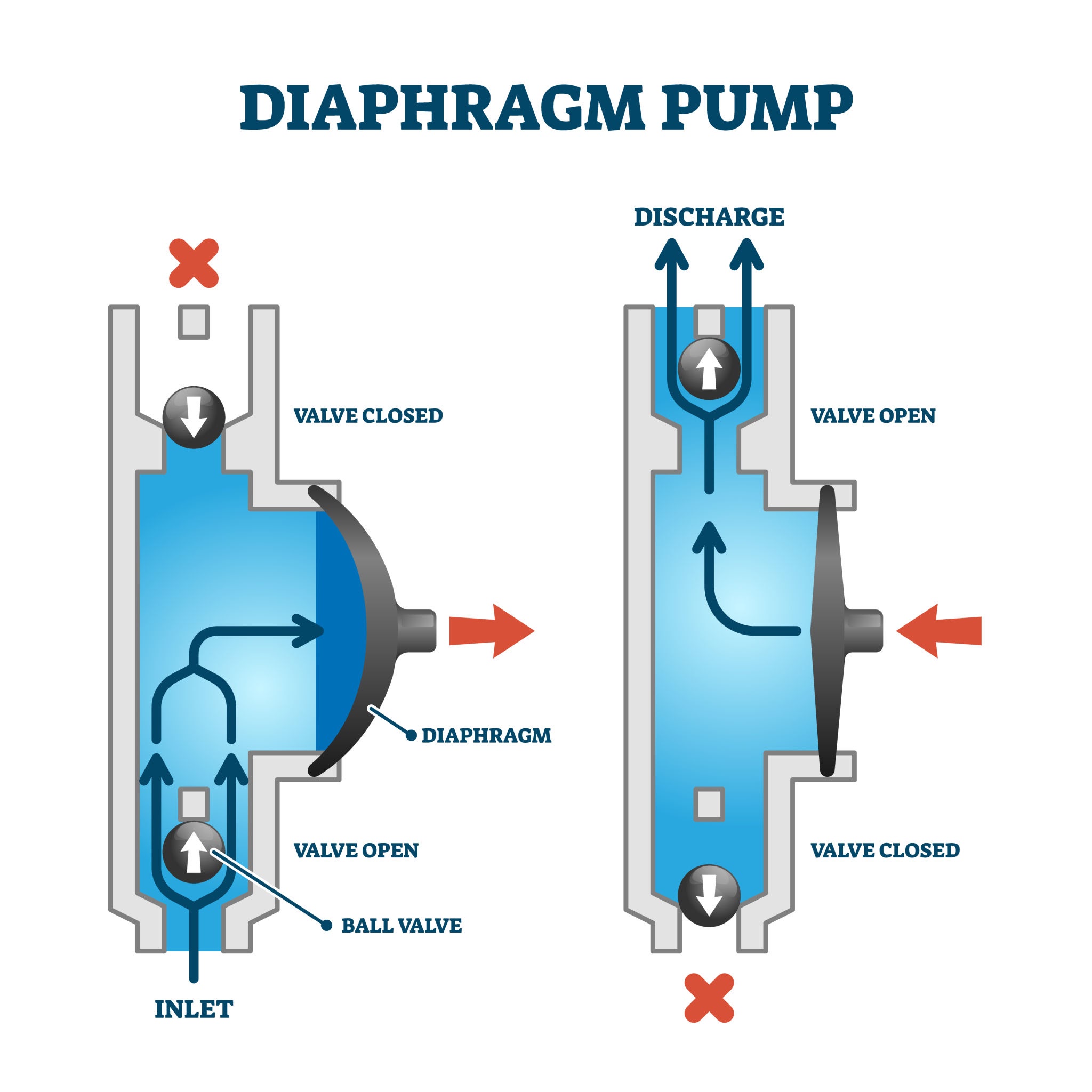

Untuk memahami bagaimana pam diafragma berfungsi secara terperinci, seseorang mesti melihat kitaran dua lejang:
- Strok Sedutan: Diafragma bergerak ke luar, mewujudkan zon tekanan rendah. The injap sehala masuk terbuka kerana perbezaan tekanan, membenarkan bendalir memasuki ruang, manakala injap sehala alur keluar tetap tertutup rapat.
- Strok Pelepasan: Diafragma bergerak ke dalam, memampatkan bendalir. Tekanan yang meningkat memaksa injap sehala masuk untuk menutup dan injap sehala alur keluar untuk membuka, mengeluarkan bendalir ke dalam paip pelepasan.
Jenis Pam Diafragma dan Operasi Uniknya
Pam diafragma dikategorikan terutamanya oleh sumber kuasanya: Pam Diafragma Berganda Beroperasi Udara (AODD) dan pam Didorong Motor (Mekanikal/Hidraulik). Setiap jenis menggunakan pergerakan membran asas yang sama tetapi berbeza dalam cara tenaga dipindahkan ke diafragma itu sendiri.
1. Pam Diafragma Berganda (AODD) Kendalikan Udara

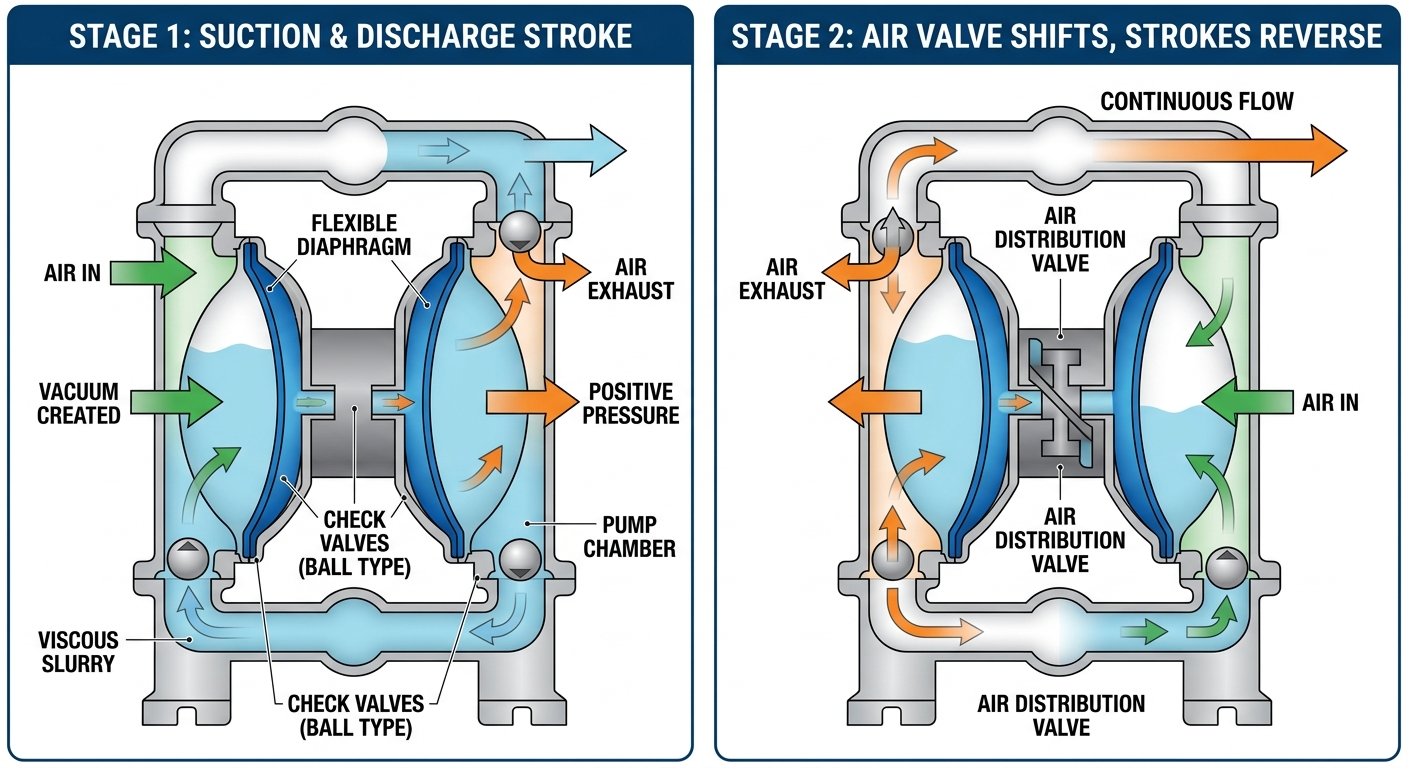

Pam AODD menggunakan udara termampat untuk mengalihkan aci biasa yang menghubungkan dua diafragma, membolehkan tindakan pengepaman berterusan. Apabila udara diarahkan ke belakang diafragma A, ia menolak cecair keluar dari ruang pertama. Pada masa yang sama, diafragma B ditarik ke dalam, mewujudkan sedutan dalam ruang kedua. Injap pengedaran udara memastikan bekalan udara silih berganti antara kedua-dua belah.
2. Pam Diafragma Digerakkan Secara Mekanikal
Pam digerakkan secara mekanikal menggunakan mekanisme engkol atau gear sipi untuk menarik dan menolak diafragma secara fizikal. Reka bentuk ini biasa digunakan dalam aplikasi yang lebih kecil dan pam pemeteran di mana kawalan tepat ke atas panjang lejang diperlukan. Ia sangat cekap untuk dos kimia tekanan rendah.
3. Pam Diafragma Digerakkan Secara Hidraulik
Pam diafragma hidraulik menggunakan pelocok untuk menekan cecair hidraulik, yang kemudiannya menggerakkan diafragma. Oleh kerana diafragma adalah "seimbang" antara cecair hidraulik dan cecair yang dipam, ia mengalami tekanan mekanikal yang kurang, menjadikan jenis ini sesuai untuk aplikasi industri tekanan tinggi (sehingga 100 bar atau lebih).
Perbandingan Prestasi: AODD lwn Mekanikal lwn Hidraulik
Memilih pam diafragma yang betul bergantung pada tekanan yang diperlukan, kadar aliran, dan sifat bendalir yang dikendalikan. Di bawah ialah perbandingan terperinci tiga teknologi utama.
| Ciri | Pam AODD | Pam Mekanikal | Pam Hidraulik |
| Sumber Kuasa | Udara Mampat | Motor Elektrik | Elektrik/Hidraulik |
| Tekanan Maks | Sederhana (8-10 bar) | Rendah hingga Sederhana | Sangat Tinggi (100 bar) |
| Self-Priming | Cemerlang | bagus | bagus |
| Pengendalian Pepejal | Cemerlang | Terhad | Terhad |
| Kes Penggunaan Terbaik | Buburan/Bahan Kimia | Rawatan Air | Dos Tekanan Tinggi |
Kelebihan Utama Menggunakan Pam Diafragma
Kelebihan utama pam diafragma ialah reka bentuk tanpa kedap, yang menghapuskan risiko kebocoran dan mengurangkan keperluan penyelenggaraan. Tidak seperti pam emparan yang memerlukan pengedap atau pembungkusan mekanikal, pam diafragma fleksibel bertindak sebagai meterai statik.
- Keupayaan Lari Kering: Kebanyakan pam AODD boleh kering untuk tempoh yang lama tanpa kerosakan pada komponen dalaman, kerana tiada bahagian berputar yang menjana haba daripada geseran.
- Pilihan Selam: Banyak pam diafragma direka untuk terendam sepenuhnya dalam bendalir yang mereka pam, dengan syarat ekzos udara dialihkan melebihi paras cecair.
- Kepekaan Ricih: Mereka menyediakan tindakan mengepam lembut, yang penting untuk cecair sensitif ricih seperti produk makanan (sos, krim) atau polimer yang mungkin rosak di bawah putaran berkelajuan tinggi jenis pam lain.
- Bukti Letupan: Memandangkan pam AODD berjalan di udara dan bukannya elektrik, ia secara semula jadi dinilai ATEX dan selamat untuk digunakan dalam persekitaran yang berbahaya atau meletup.
Penyelenggaraan dan Cabaran Biasa
Titik kegagalan yang paling biasa dalam sistem ini ialah diafragma itu sendiri, yang akhirnya menjadi letih disebabkan oleh gerakan salingan yang berterusan. Kefahaman bagaimana pam diafragma berfungsi melibatkan mengiktiraf bahawa diafragma adalah bahagian haus.
Pemilihan Bahan Diafragma
Memilih bahan yang betul adalah penting untuk jangka hayat. Sebagai contoh, PTFE (Teflon) menawarkan rintangan kimia yang unggul tetapi kurang fleksibel daripada Santoprene or Nitrat . Dalam kajian loji pemprosesan kimia, beralih kepada elastomer yang lebih serasi meningkatkan hayat diafragma lebih 300%, mengurangkan masa henti dengan ketara.
Halangan injap
Injap sehala (jenis bola atau kepak) mesti duduk dengan sempurna untuk mengekalkan aliran. Jika zarah pepejal bersarang di tempat duduk injap, pam akan kehilangan kecemerlangannya. Memanfaatkan bola injap berwajaran selalunya boleh menyelesaikan isu di mana cecair terlalu likat untuk bola standard duduk dengan cepat.
Soalan Lazim: Memahami Operasi Pam Diafragma
S: Mengapa pam diafragma saya berdenyut?
J: Denyutan adalah ciri semula jadi bagi tindakan berbalas-balas. Untuk mencapai aliran lancar, banyak operator memasang a peredam denyutan pada bahagian pelepasan untuk menyerap pancang tekanan.
S: Bolehkah pam diafragma mengendalikan pepejal?
J: Ya, terutamanya pam AODD. Bergantung pada saiz pam, sesetengah boleh mengendalikan pepejal sehingga diameter 75mm (3 inci) tanpa tersumbat, dengan syarat ia dilengkapi dengan injap kepak .
S: Bagaimanakah saya mengawal kadar aliran?
J: Dalam versi kendalian udara, anda hanya melaraskan tekanan udara atau isipadu yang memasuki pam. Untuk versi dipacu motor, a Pemacu Frekuensi Berubah (VFD) atau melaraskan panjang lejang adalah kaedah standard.
S: Apakah lif sedutan maksimum?
A: Pam diafragma biasa boleh mencapai daya angkat sedutan kering 3 hingga 6 meter. Sebaik sahaja pam "dibasahi" (primed), lif sedutan boleh meningkat dengan ketara kepada 8 atau 9 meter.
Kesimpulan
Menguasai persoalan "bagaimana pam diafragma berfungsi" membolehkan industri mengoptimumkan proses pemindahan bendalir mereka untuk keselamatan dan kecekapan. Sama ada anda berurusan dengan bahan kimia yang agresif, buburan tebal atau produk makanan yang sensitif, pam diafragma kekal sebagai salah satu alat yang paling serba boleh dan boleh dipercayai dalam kejuruteraan moden. Dengan memilih jenis dan bahan pemacu yang betul, anda boleh memastikan penyelesaian yang tahan lama dan bebas kebocoran untuk keperluan pengepaman anda yang paling mencabar.
